名称：

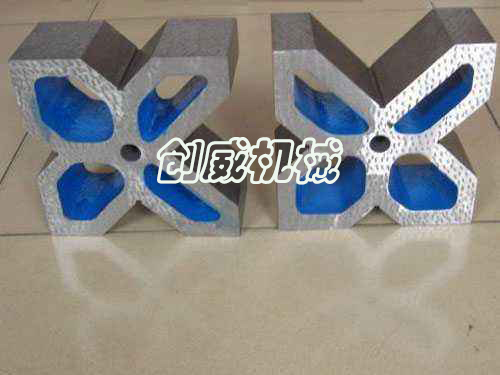

工字V型铁(架)
描述：工字V型铁(架)的标准:按国家GB4972-85标准制造,一般都成对供应，,是一个四棱体,工作面上带有的90度的槽.主要用于轴类零件的检验和划线.
相关产品：
泊头市创威机械加工有限公司
工字V型铁(架)的详细说明：
工字V型铁(架)的标准：按国家GB4972-85标准制造，一般都成对供应，是一个四棱体，工作面上带有的90度的槽。主要用于轴类零件的检验和划线。
工字V型铁(架)的用途：用于轴类检验，校正，划线 ，还可用于检验工件垂直度，平行度。
工字V型铁(架)的规格：（mm)：35x35x30 60x60x50 105x105x80
|
规格 |
工作面平面度 |
V型槽对底面平行度 |
V型槽对侧面平行度 |
V型槽对两侧面对称度 |
V型槽对端面的垂直度 |
|||||||||||
|
精度等级 |
||||||||||||||||
|
0级 |
1级 |
2级 |
0级 |
1级 |
2级 |
0级 |
1级 |
2级 |
0级 |
1级 |
2级 |
0级 |
1级 |
2级 |
||
|
I型 |
35×35×30 |
1 |
2 |
3 |
2.5 |
5 |
10 |
2.5 |
5 |
10 |
5 |
10 |
20 |
5 |
5 |
10 |
|
60×60×50 |
1 |
2 |
3 |
2.5 |
5 |
10 |
2.5 |
5 |
10 |
5 |
10 |
20 |
5 |
5 |
10 |
|
|
105×105×80 |
1.5 |
3 |
5 |
4 |
8 |
15 |
4 |
8 |
15 |
8 |
16 |
30 |
8 |
8 |
15 |
|
|
II型 |
100×100×65 |
|
|
|
|
10 |
20 |
|
10 |
20 |
|
20 |
40 |
|
|
|
|
150×150×80 |
|
|
|
|
15 |
25 |
|
15 |
25 |
|
30 |
50 |
|
|
|
|
|
200×200×90 |
|
|
|
|
15 |
25 |
|
15 |
25 |
|
30 |
50 |
|
|
|
|
|
300×300×120 |
|
|
|
|
20 |
30 |
|
20 |
30 |
|
40 |
60 |
|
|||
