名称：

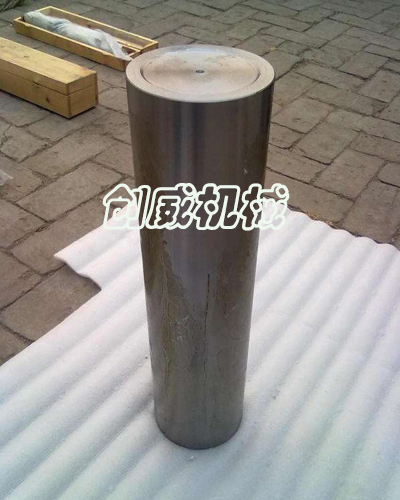

圆柱角尺
描述：圆柱角尺主要用于制作直角的检验和划线,检验零件或部件有关表面的相互垂直度,可作为90度测量基准,镀铬圆柱角尺是用来检查各种机床部件之用不垂直度的重要工具
相关产品：
泊头市创威机械加工有限公司
圆柱角尺的详细说明：
圆柱角尺主要用于制作直角的检验和划线,检验零件或部件有关表面的相互垂直度,可作为90度测量基准；镀铬圆柱角尺是用来检查各种机床部件之用不垂直度的重要工具.检验棒,莫氏锥柄用于检查工具圆锥的精确性,高精度的划氏锥柄适用于机床和精密仪器主轴与孔的锥度检查.
| 规格mm | 测量面对基准面垂直度 | 测量面平面度或直线度 | 基面平面度或直线度 | ||||||
| 精度等级um | |||||||||
| 00 | 0 | 1 | 00 | 0 | 1 | 00 | 0 | 1 | |
| φ70×200 | 2 | 4.5 | 9 | 1 | 1.5 | 3 | 2 | 4.5 | |
| φ80×200 | 2 | 4.5 | 9 | 1.5 | 3 | 1 | 2 | 4.5 | |
| φ80×315 | 3 | 6 | 11 | 1 | 2 | 4 | 1.5 | 3 | 6 |
| φ100×500 | 4 | 8 | 15 | 1.5 | 2.5 | 5 | 2 | 4 | 8 |
| φ125×630 | 4.5 | 9 |
18
|
1.5 | 3 | 6 | 2.5 | 4.5 | 9 |
| φ140×800 | 5 | align="center">10 | 20 | 1.5 | 3 | 7 | 2.5 | 5 | 10 |
| φ160×1000 | 6 | 12 | 25 | 2 | 4 | 8 | 3 | 6 | 12 |
