名称：

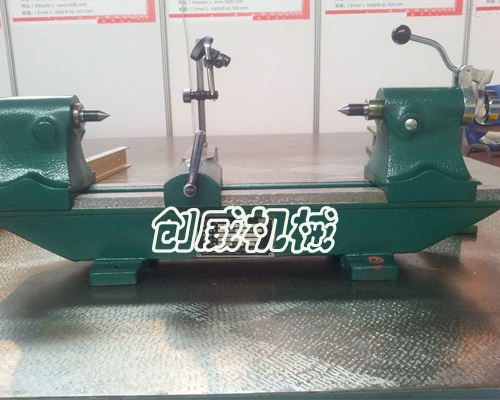

偏摆仪
描述：偏摆仪的用途:主要用于检测轴类,盘类工件的径向圆跳动和端面圆跳动,本产品具有设计新颖,美观大方,精度高,易操作等优点,使用本仪器可大大提高工作效率和测量精度.
相关产品：
泊头市创威机械加工有限公司
偏摆仪的详细说明：
偏摆仪的用途：主要用于检测轴类、盘类工件的径向圆跳动和端面圆跳动，本产品具有设计新颖，美观大方，精度高，易操作等优点，使用本仪器可大大提高工作效率和测量精度。
偏摆仪主要技术参数： 1、莫氏2号顶尖60°锥面对莫氏锥的径向圆跳动≤0.005mm
2、顶尖轴线在100mm范围内对导轨的平行度（水平垂直方向）≤0.006mm
3、被测零件最大直径270mm-400mm 4、测量长度300mm、500mm、1000mm、1500mm。
|
规格 |
中心高 |
测量直径 |
精度 |
|
|
平行方向μm |
垂直方向μm |
|||
|
300 |
170 |
≤270 |
≤8 |
≤5 |
|
300 |
250 |
≤400 |
≤8 |
≤5 |
|
500 |
170 |
≤270 |
≤8 |
≤5 |
|
500 |
250 |
≤400 |
≤8 |
≤5 |
|
1000 |
170 |
≤270 |
≤10 |
≤8 |
|
1000 |
250 |
≤400 |
≤10 |
≤8 |
|
1500 |
170 |
≤270 |
≤16 |
≤15 |
|
2000 |
250 |
≤400 |
≤30 |
≤20 |
