名称：

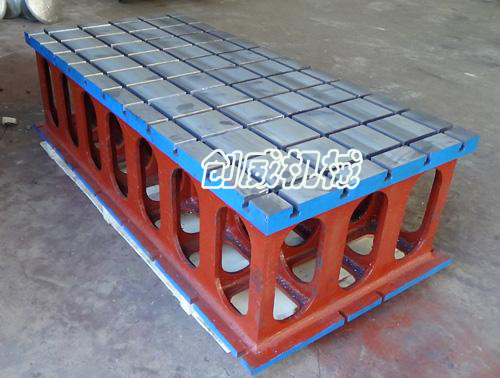

T型槽方箱
描述：T型槽方箱规格:按客户提供图纸或双方商订生产加工.按JB/T34.56-99标准制造,材料HT200,用于零部件平行度,垂直度的检验和划线.
相关产品：
泊头市创威机械加工有限公司
T型槽方箱的详细说明：
T型槽方箱规格：按客户提供图纸或双方商订生产加工。
按JB/T34.56-99标准制造，材料HT200,用于零部件平行度、垂直度的检验和划线，万能方箱 用于检验或划精密工件的任意角度线.
方箱规格：100mm×100mm×100mm-600mm×600mm×600mm 大于以上规格时可按要求加工制作。
T型槽方箱主要规格：150mm×150mm×150mm、200mm×200mm×200mm、250mm×250mm×250mm、300mm×300mm×300mm、400mm×400mm×400mm、500mm×500mm×500mm、1000mm×1000mm×1000mm
技术参数:
|
万能方箱规格（mm）
|
工作面的平面度
|
工作面的垂直度、平行度及V型槽对底面和侧面的平行度
|
||||
|
精度等级（um）
|
||||||
|
0级
|
1级
|
2级
|
0级
|
1级
|
2级
|
|
|
100*100*100
|
3.5
|
7
|
15
|
7
|
15
|
30
|
|
150*150*150
|
4
|
9
|
17
|
8
|
18
|
35
|
|
200*200*200
|
4.5
|
10
|
20
|
9
|
20
|
40
|
|
250*250*250
|
5
|
11
|
22
|
10
|
22
|
45
|
|
300*300*300
|
|
12
|
25
|
|
25
|
50
|
|
400*400*400
|
|
15
|
30
|
|
30
|
60
|
|
500*500*500
|
|
|
35
|
|
|
70
|
